Automatischer Transferschalter 125A / ATS / ATS-Box / Notstromumschalter / Solarumschalter / 125 A / 400V / Transfer Switch
Lieferzeit: ⚡ca. 1 Woche⚡
Alle Solarartikel für Privatkunden sind bereits mehrwertsteuerbefreit.
Individuelle Angebote für Gewerbekunden erhalten Sie unter:
📧 anfrage@fbt-solution.de oder per 📞+49 (0) 5651 / 333 866 8
Gefertigt im ❤en Deutschlands.
Automatischer Transferschalter für Ihre Solaranlage und Notstromversorgung
All unsere Geräte werden in unserer Fertigung im ❤ Deutschlands in Manufaktur Hergestellt. In unseren automatischen Transverschaltern kommen Produkte Namen Hafter Deutscher Hersteller zum Einsatz wie: LAPP-Kabel / OBO-Bettermann / Würth / PHOENIX-CONTACT.
Echte Handarbeit -Made in Germany-
Technische Daten
Gehäusematerial: ABS-Kunststoff UV-Beständig
Deckel: Transparent
Schutzklasse: II
Schutzart: IP 65
Spannung: 230 V / 400 V (Der Schalter kann sowohl 1-Phasig als auch 2 und 3- Phasig betrieben werden. L1 muss jedoch immer angeschlossen sein !
Frequenzbereich: 50Hz – 60Hz
Strombelastbarkeit: 125A
Temperaturbereich: -5°C bis +55°C
Max. Kurzschlussstrom: 4500A
ATS Klasse: CB Klasse
Wandlungszeit: ≤2s
Bemessungskurzschlussstrom Icm (peak): 6,5kA
Bemessungskurzschlussstrom Icn (Effektivwert): 4,5kA
Verdrahtungsquerschnitt: 25 mm²

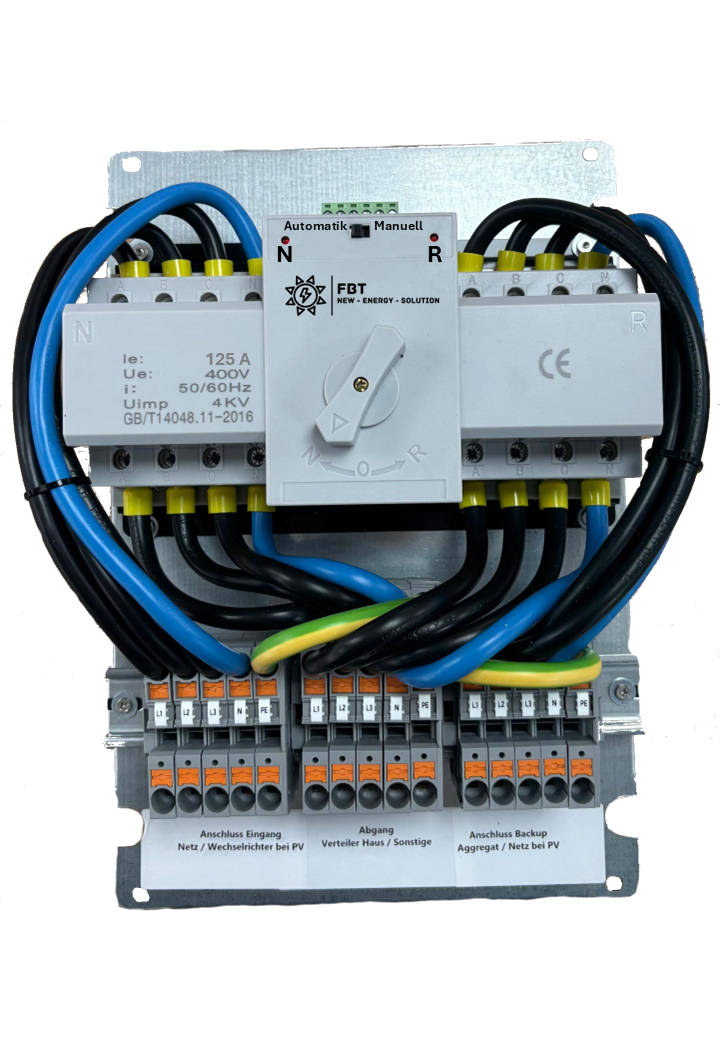

Anschluss: PHOENIX-CONTACT Push In Klemmen bis 25 mm²

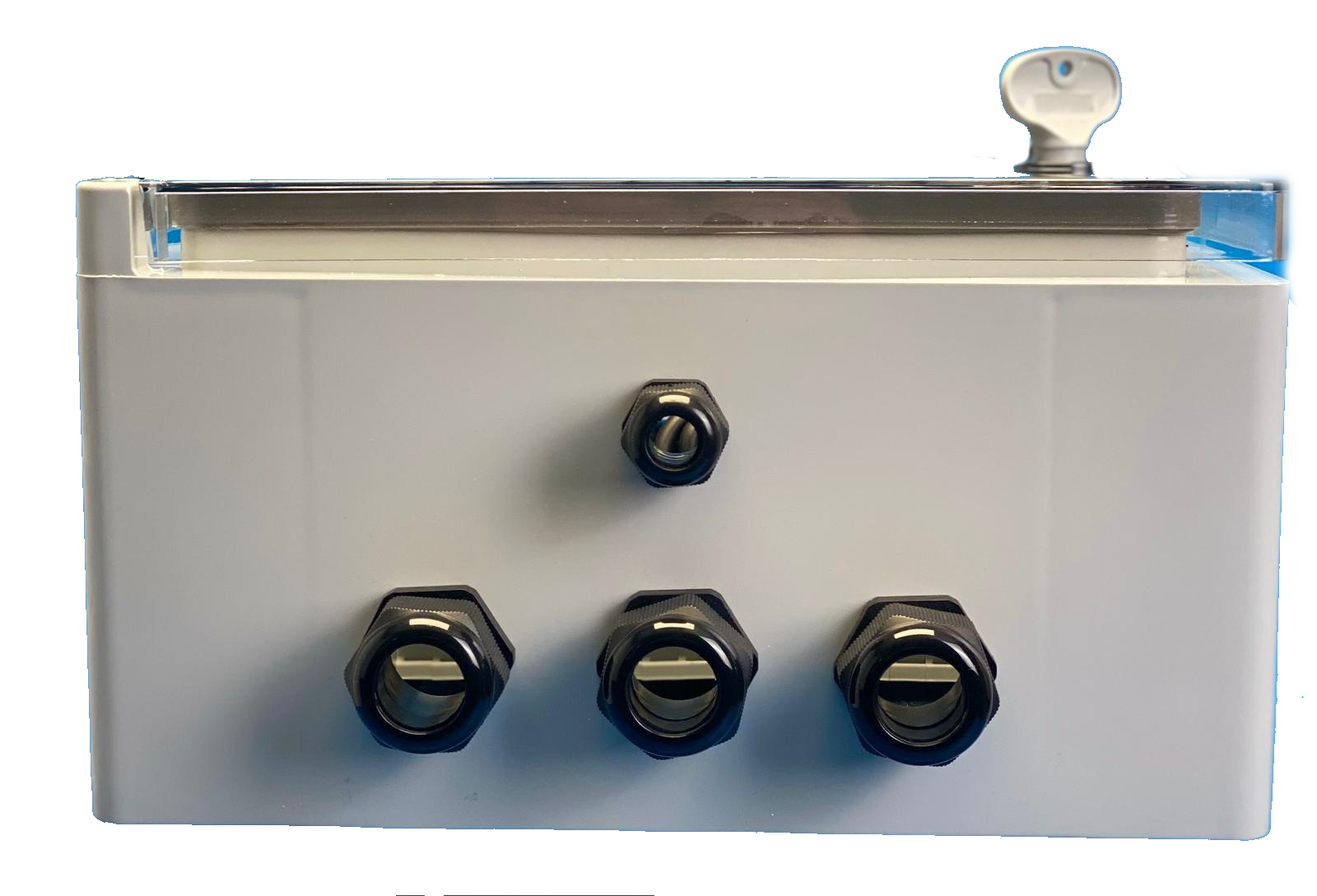

Kabeleinführung: 3x M40 I-Pon für Netz & Wechselrichter / Stromaagregat / Abgang Verteiler / 1x M20 I-Pon für sonstige Kabel (z.B. Fernstart Stromaggregat über Optionales Relais)
Abmessungen Gehäuse BxHxT: 428 x 260 x 142 mm
Prüfklassen / Normen: EN 60947-1-1:2017 + AC:2020; EN 60947-4-1:2017 + AC2020
Downloads & Infos
Anleitung / Konformitäten 📃
Infos und Anwendungsfelder:
Der ATS (automatischer Transferschalter) dient zum Umschalten zwischen zwei Stromquellen.
Anwendung als Ersatzstromquelle z.B. Stromaggregat.
Dieser kann z.B. als Hauptstromversorgung (N) das Versorgungsnetz und als Standby- / Ersatzstromquelle (R) ein Stromaggregat sein. Über ein optionales Relais kann dieses Stromaggregat angesteuert werden bei Netzausfall; nun startet das Aggregat automatisch und sobald die Spannung am ATS anliegt schaltet dieser automatisch auf das Stromaggregat um.
📃Hier ein Beispiel - Bitte Anklicken-📃
Anwendung in Ihrer PV- Anlage (Photovoltaikanlage)
Bei Solaranwendungen kann der ATS ebenso zur Anwendung kommen.
Hier wir die Solaranlage inkl. dem Batteriespeicher genutzt. Klemmen Sie einfach den AC-Ausgang Ihres Wechselrichters auf die Hauptstromquelle (N) und die Netzspannung auf die Standby / Ersatzstromquelle (R). Nun wird immer zuerst Ihr selbst erzeugter Strom über Ihre PV- Anlage (Photovoltaikanlage) genutzt. Wenn dieser aufgebraucht ist, schaltet der ATS einfach auf die Netzspannung um. So können Sie übrigens auch die maximale Effizienz beim laden Ihres E-Autos erreichen, da immer erst der kostenlose Strom geladen wird.
📃Hier ein Beispiel - Bitte Anklicken-📃
Der Umschaltprozess geschieht in weniger als 1 Sekunde. Wenn die Hauptstromquelle wieder aktiv ist, schaltet der ATS automatisch wieder zurück. Sollten Sie unter besonderen Umständen keine automatische Umschaltung benötigen, können Sie sie auch auf manuelle Umschaltung umstellen und am Drehgriff des ATS die Umschaltung händisch durchführen.
Der aktuelle Zustand des Schalters wird über entsprechende LED´s angezeigt.
Mithilfe des optionalen Relais, mit zwei potenzialfreien Kontakten, kann sowohl eine Schaltung für den Brandschutz, als auch für den Start eines externen Stromgenerators realisiert werden.
Mit diesem System realisieren Sie eine vollautomatische Ersatzstromlösungen oder PV- Überschuss-Lösung, welche Ihnen maximale Freiheit und Betriebssicherheit bringt.
All unsere Geräte können in Europa eingesetzt werden und stammen aus unserer eigenen Produktion in Deutschland. Sämtliche Datenblätter und Konformitäten können Sie der Anleitung des Produktes entnehmen. Standardmäßig fertigen wir ATS Schalter bis 125A; auf Kundenwunsch können wir Ihnen diese aber auch bis zu 250A anbieten.
Haben Sie Fragen, Wünsche, Anregungen oder benötigen Sie eine individuelle Beratung und Lösung? Dann kontaktieren Sie uns gerne telefonisch +49 (0) 5651 / 333 866 8 oder per E-Mail anfrage@fbt-solution.de
Sicherheitsinformationen gemäß EU-Verordnung GPSR ab dem 13.12.2024 Lesen Sie die Gebrauchsanweisung / Anleitung / Datenblatt vor der Verwendung
Konformitätserklärung: Finden Sie in den Datenblättern / Bedienungsanleitungen & dem Produkt beiliegend.
Rückverfolgbarkeit: Auf jedem unserer Produkte ist eine TYP-Kennzeichnung aufgedruckt
